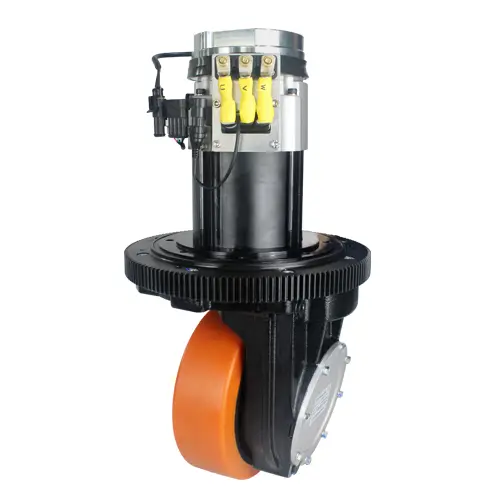

HL230 AC Motor sürücü tekerleği

HL230 AC Motor sürücü tekerleği özellikleri

Temel özellikler

1. Motor ve dişli detayları

   İki model varyantı için 1.6 kW veya 2.2 kW güçte AC indüksiyon motoru (HL230-AC1600-24-22B ve HL230-AC2200-24-22B).

   Nominal motor hızları sırasıyla 2 560 rpm (1.6 kW için) veya 3 352 rpm (2.2 kW için).

   Dişli azaltma (ikincil dişli)-varsayılan oran 22.07:1, isteğe bağlı oranları ile 14.5:1, 16.7:1, 22.07:1 ve 27.31:1.

2. Tekerlek ve lastik

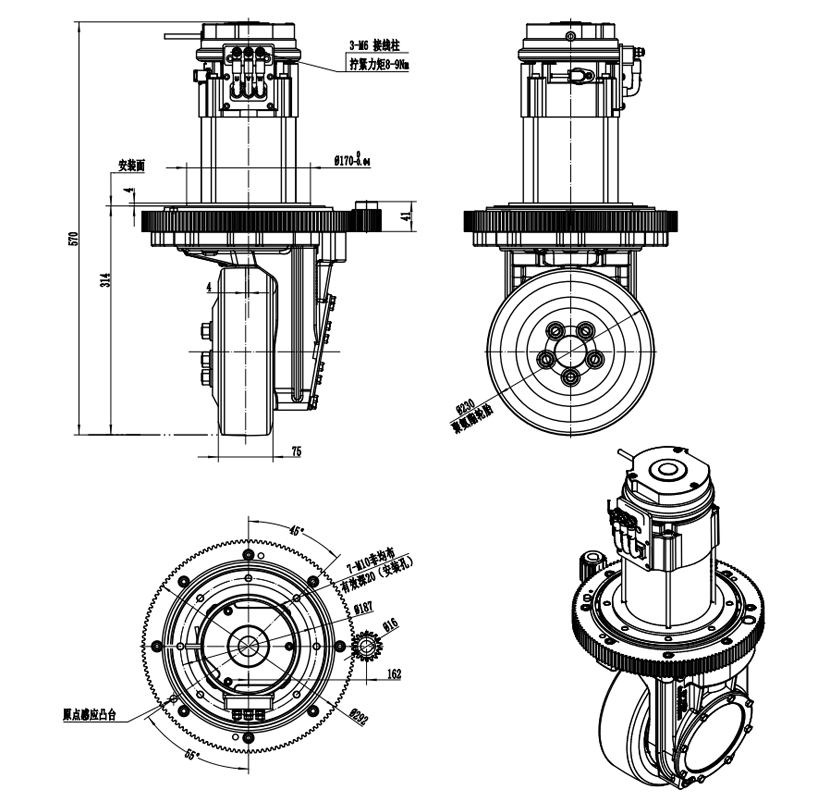

   Tekerlek boyutu: φ230 × 75mm, lastik malzeme ile: poliüretan/kauçuk.

   Dikey tahrik konfigürasyonu (“dikey tahrik tekerleği” kategorisi) için tasarlanmış olsa da, buradaki adlandırma AC motor tahrik tekerleğini gösterir.

3. Performans/yetenek

   Seyahat hızı: 0-100 m/dak.

   Anma çekiş: ~ 1 000 N (1.6 kW model) veya ~ 1 080 N (2.2 kW model)

   Maksimum çekiş: ~ 2,500 N (1.6 kW) veya ~ 2,700 N (2.2 kW) 'ye kadar

   Taşıma kapasitesi: her iki model için 1,200 kg (birim başına).

4. Fren ve elektrik

   Fren torku: 16  Nm, fren DC 24 V için anma gerilimi.

   Motor için giriş/voltaj: 24 V (DC bus) listelenen standarttır.

5. Uygulama alanı

   Mobil robotlar (AGVs), palet istifleyicileri, transpalet, süpürücüler, hava iş kamyonları vb. Için uygundur.

6. İsteğe bağlı özelleştirme

   Çeşitli hız/tork ticaretlerine uyacak şekilde isteğe bağlı (yukarıda belirtildiği gibi) azaltma oranı.

Kullanımda avantajlar ve faydalar

Yukarıdaki özelliklerden, bu ürünün pratik dağıtımda sunduğu avantajlar şunlardır:

• Yüksek yük ve çekiş kapasitesi: nominal taşıma kapasitesi 1,200 kg ve potansiyel çekiş kapasitesi ~ 2,700 n'ye kadar, HL230, AGVs veya malzeme taşıma ekipmanlarında nispeten ağır hizmet uygulamaları için çok uygundur ve hafif tahrik tekerleklerine kıyasla orta derecede ağır yükler için sağlamlık sağlar.

• İyi hız aralığı: 100 m/dak'ya kadar seyahat hızı, birçok iç mekan lojistiği veya fabrika otomasyon görevi için iyi bir verim sağlar. Motor gücü dişli azaltma kombinasyonu, uygulamanız için hız vs tork ile eşleşebileceğiniz anlamına gelir.

• Dişli oranları ile esneklik: İsteğe bağlı azaltma oranları, tasarımcıların yük/sürücü senaryosuna bağlı olarak daha yüksek hız veya daha yüksek tork için uyarlamasına izin verir-bir sabit özellik yerine yapılandırılabilir bir platform sunar.

• Endüstriyel ortamlar için dayanıklı lastik ve tasarım: lastik malzemesi (poliüretan/kauçuk), iyi bir kavrama, dayanıklılık ve şok emilimi karışımı sunar. Tekerlek boyutu φ230 × 75mm önemli ve kararlılıkla daha ağır yükleri işlemek için tasarlanmıştır.

• Entegre fren ve güvenilir tahrik sistemi: dahili bDC 24v'de tırmık (16  Nm), gerektiğinde tekerleğin güvenli bir şekilde durmasını sağlar (AGV stop/hold senaryolarında önemlidir). AC motor şanzıman düzenlemesi, endüstriyel kullanım için olgunlaşmış bir mekanik tahrik tasarımı anlamına gelir.

• AGVs ve robotlar için basitleştirilmiş entegrasyon: ürün AGVs, palet istifleyicileri, süpürücüler vb. Hedeflendiğinden, muhtemelen standart montaj/tahrik braketlerini ve arayüzlerini destekler, sistem entegratörlerinin daha kolay benimsemesine izin vermek.

• Alan verimli dikey tahrik seçeneği: dikey tahrik tekerleği (dikey olarak monte edilmiş tekerlek ünitelerini sürmek için tasarlanmıştır), alan kısıtlandığında veya yanal odanın sınırlı olduğu gövde altı sürücüleri için yardımcı olur.

• Dayanıklılık ve güvenilirlik: AC indüksiyon motoru dişli azaltma tasarımı sağlam olma eğilimindedir, daha az bakım sorunu (bazı kayış veya zincir sürücülerden daha az aşınma) ima eder ve sürekli endüstriyel kullanım için daha uygundur.
