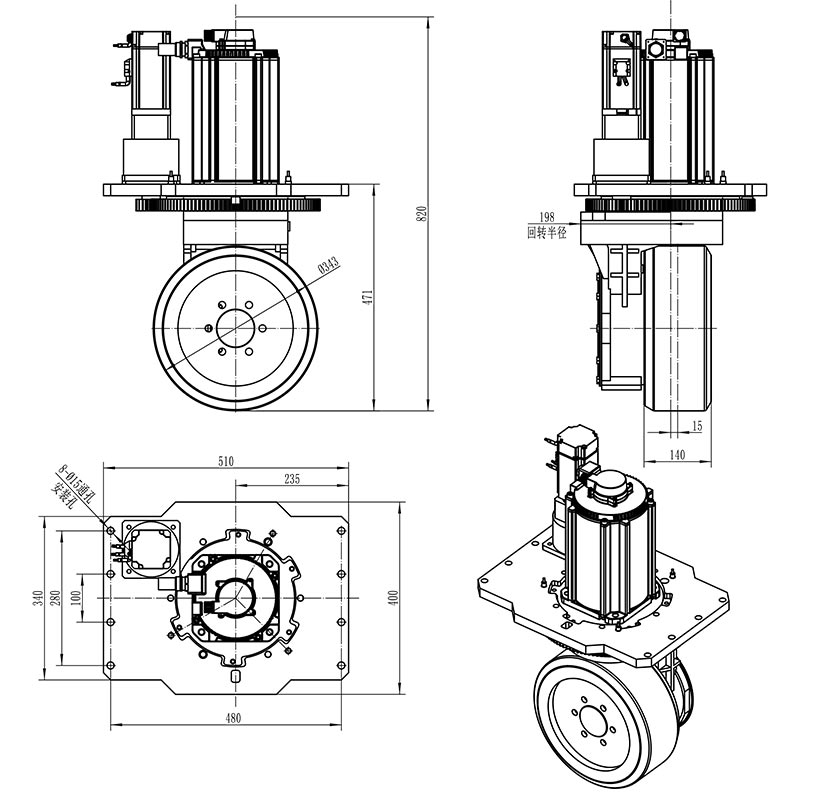

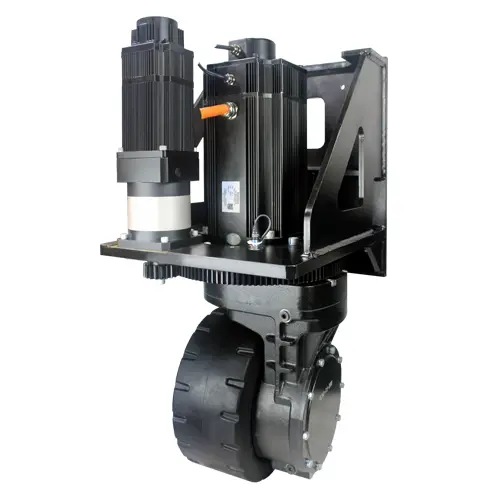

HL343 dikey tahrik tekerleği, 0.75kW servo direksiyon (± 110 °) ile 22.32:1 ve 300:1 azaltma oranları ile güçlü bir 4.5kW AC motoru (14.8Nm tork) entegre eder. Φ343 × 140mm tekerleklere sahip, isteğe bağlı enkoder konfigürasyonları ile ağır hizmet agvleri ve endüstriyel taşıma sistemleri için 139m/dak hız ve 3000kg kapasite sunar.
| Ana performans parametresi | ||
| Model | HL343-AC4500-48-22 | |
| Performans endeksi | Parametre | |
| Seyahat motoru | Motor tipi | AC indüksiyon motoru |
| Motor gücü KW | 4.5 | |
| Voltaj V | 48 | |
| Anma akımı A | 107 | |
| Anma tork Nm | 14.8 | |
| Anma hızı r/dak | 2890 | |
| Encorder tipi | Artımlı kodlayıcı | |
| Şanzıman | Redüktör tipi | İkincil dişli azaltma |
| Redüktör oranı | 22.32:1 | |
| Fren | Fren torku Nm | 40 |
| Anma gerilimi | DC24 | |
| Tekerlek | Tyer malzemesi | Poliüretan/kauçuk |
| Tekerlek boyutu | Φ343x140 | |
| Direksiyon parçası | Motor tipi | Kalıcı mıknatıslı senkron servo motor |
| Motor gücü KW | 0.75 | |
| Voltaj V | 48 | |
| Anma akımı A | 19 | |
| Anma tork Nm | 2.39 | |
| Anma hızı r/dak | 3000 | |
| Redüktör tipi | İkincil planet dişli azaltma | |
| Azaltma oranı | 300:1 | |
| Encorder tipi | Artımlı enkoder/mutlak enkoder | |
| Diğer | Direksiyon sınırı açısı | ± 110 ° |
| Seyahat hızı m/dak | 0-139 | |
| Anma çekiş N | 1700 | |
| Taşıma kapasitesi Kg | 3000 | |
| Net ağırlık Kg | 120 | |
| Mobil robotlar (AGV), palet istifleyicileri, transpalet, süpürücüler, hava iş kamyonları vb. Için kullanılır. | ||
Yüksek yük taşıma kapasitesi: 3,000 kg taşıma kapasitesi ile, bu tekerlek büyük yükler taşıyan ağır AGVs veya robotik platformları destekler.
Güçlü çekiş: 1,700 N nominal çekiş, yük altında sağlam kavrama ve tahrik gücü sağlar, güvenilirliği ve performansı artırır.
Yüksek seyahat hızı: ~ 139 m/dak'ya kadar, endüstriyel taşıma uygulamaları için önemli bir hareket kabiliyeti sağlar ve iyi bir verim sağlar.
Sağlam tahrik motoru: 4.5 kW AC İndüksiyon motoru, zorlu görevler (eğimler, büyük yükler, sık çevrimler) için uygun güçlü bir tahrik tabanı sunar.
Kompakt tekerlek boyutu ama büyük lastik: φ343 × 140mm lastik, dayanıklılık ve pürüzsüz haddeleme sunan poliüretan/kauçuk malzeme ile istikrarlı zemin temas alanı ve iyi şok emilimi sağlar.
Entegre direksiyon mekanizması: özel direksiyon motoru ve ± 110 ° direksiyon limiti ile ünite, iç mekan lojistiği veya sıkı depo koridorlarında özellikle yararlı olan manevra kabiliyetini destekler.
Fren dahil: dahili fren güvenlik sağlar ve araç durdurulduğunda veya park edildiğinde istenmeyen hareketi önler.
Alan verimli dikey tasarım: dikey tahrik tekerleği olmak, sürücü ekseninin dikey olduğu anlamına gelir, şasi altında veya düşük profilli araçlar için yararlı olan kompakt düzenlerde kurulumları sağlar.
Sistem tasarımcıları için esneklik: lastik malzemesi, motor tipi, indirgeme oranı gibi spesifikasyon detaylarıyla açıkça tanımlanmış, tasarımcılar ne bekleyeceklerini bilir ve buna göre entegre edebilir.
AGV için bir sürücü sistemi çözümü için bize ulaşın.
