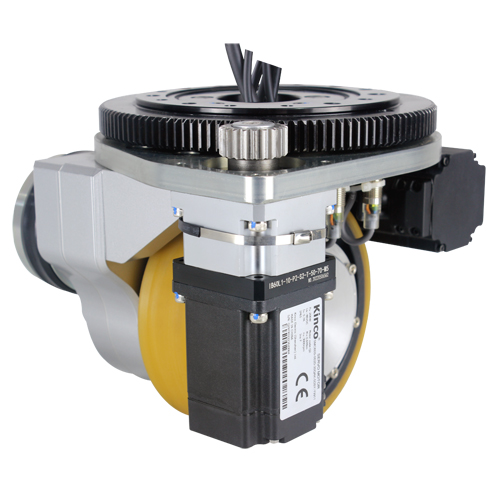

Küçük AGVs ve malzeme taşıma robotları için tasarlanan HW150, ultra düşük gürültülü çalışma ile 400kg yük kapasitesi sunar. İnce profili, alan kısıtlı uygulamalara uyar.
| Ana performans parametresi | ||
| Model | HW150-SM400-48-36-JAC | |
| Performans endeksi | Parametre | |
| Seyahat motoru | Motor tipi | Kalıcı mıknatıslı senkron servo motor |
| Motor gücü KW | 0.4 | |
| Voltaj V | 48 | |
| Anma akımı A | 10.1 | |
| Anma tork Nm | 1.27 | |
| Anma hızı r/dak | 3000 | |
| Encorder tipi | Zihinsel encorder | |
| Şanzıman | Redüktör tipi | İkincil dişli azaltma |
| Redüktör oranı | 35.67:1 | |
| Fren | Fren torku Nm | 4 |
| Anma gerilimi | DC24 | |
| Tekerlek | Tyer malzemesi | Poliüretan/kauçuk |
| Tekerlek boyutu | Φ150x55 | |
| Direksiyon parçası | Motor tipi | Kalıcı mıknatıslı senkron servo motor |
| Motor gücü KW | 0.2 | |
| Voltaj V | 48 | |
| Anma akımı A | 5.1 | |
| Anma tork Nm | 0.64 | |
| Anma hızı r/dak | 3000 | |
| Redüktör tipi | İkincil dişli azaltma | |
| Azaltma oranı | 63:1 | |
| Encorder tipi | Zihinsel encorder/mutlak kodlayıcı | |
| Diğer | Direksiyon sınırı açısı | ± 110 ° |
| Seyahat hızı m/dak | 0-39 | |
| Anma çekiş N | 540 | |
| Taşıma kapasitesi Kg | 400 | |
| Net ağırlık Kg | 22 | |
Azaltma oranı isteğe bağlı: 20 32.1. Mobil robotlar (AGV), palet istifleyicileri, transpalet, süpürücüler, hava iş kamyonları vb. Için kullanılır. | ||
0.4KW Servo seyahat motoru (48V)
0.2kw Servo direksiyon motoru
Poliüretan/kauçuk lastik seçenekleri
Için Ideal:
Fabrika montaj hatları
Tıbbi taşıma robotları
Palet istifleyicileri
AGVs
Süpürücü robot
Küçük boy, büyük performans.
Kompakt boyut ve uzay verimliliği: nispeten küçük bir tekerlek çapı (φ150mm) ve genel hafif net ağırlığı (~ 22 kg), HW150, taşıma yüksekliği veya ayak izinin sınırlı olduğu uygulamalar için çok uygundur (e.g., küçük AGVs, transpalet, kapalı mobil robotlar).
Hafif/orta görev için yeterli yük: ~ 400 kg taşıma kapasitesi, bu tekerleğin aşırı mühendislik ağır hizmet tipi sürücüler olmadan birçok küçük mobil platformu destekleyebileceği anlamına gelir.
Hassas direksiyon özelliği: ± 110 ° limit açısı ile entegre direksiyon motoru azaltma, dar alanlarda gezinmek için yararlı olan dar iç mekanlarda iyi manevra kabiliyeti sunar.
Cilalı sürücü performansı: 0.4 kW tahrik motoru ve şanzıman, 540 N civarında nominal çekiş için yeterli tork (azaltıldığında) sağlar, orta yüklerin stabiliteye sahip hareketini destekler.
Sessiz ve profesyonel kaplama: lastik seçenekleri (poliüretan/kauçuk) ve kompakt tahrik dişlisi, iç mekan ayarlarında (depolar, fabrikalar) önemli olan daha sessiz çalışma ve pürüzsüz sürüş önerir gürültü ve titreşim en aza indirilmelidir.
Esneklik ve özelleştirme: İsteğe bağlı redüksiyon oranları, entegratörün aracın gereksinimlerini karşılamak için hız ve tork arasındaki ticaretin uyarlanmasını sağlar (hız vs yükü).
Sürücü direksiyonunun tam entegrasyonu: bir modülde konsolide edilmiş hem sürücü hem de direksiyon bileşenlerine sahip olmak, montaj, kablolama, kontrol sistemi entegrasyonunu kolaylaştırır ve sistem tasarımcısının belirtmesi gereken ayrı bileşenlerin sayısını azaltır.
Daha düşük bakım yükü: akıllıca tasarlanmış entegre tekerlek montajı ile, daha az hareketli bağlantı ve daha basit kablolama potansiyel arıza noktalarını azaltır; Fren ve şanzıman yerleşik.
Geniş bir uygulama yelpazesi için uygundur: şartname durumları olarak, fabrika montaj hatları, tıbbi taşıma robotları, palet istifleyicileri, AGVs, süpürücü robotları vb. Için idealdir.
