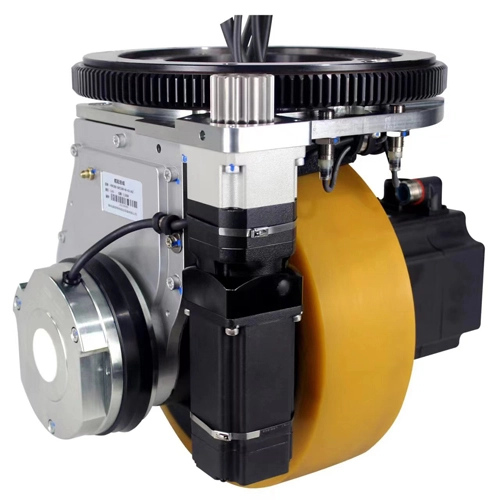

HW280 yatay tahrik tekerleği

Yaygın olarak kullanılan AGV için yatay direksiyon tekerlekleri, 280mm tekerlek çapı ile, düşük voltajlı servo sistemleri ile donatılmış, CANopen, Modbus, EtherCAT otobüsleri ve bakliyat gibi çeşitli kontrol yöntemlerini destekleyen; planet redüksiyon şanzıman, yüksek yatak ve yüksek güvenilirlik özelliklerine sahiptir. Dış fren ve kolayca çıkarılabilir tekerlek tasarımı, düşük ısı üretimi, düşük arıza oranı ve kolay bakım özelliklerine sahiptir. Döner mekanizma, yüksek hassasiyetli kontrol elde etmek kolay olan sert dişli yüzey dişli taşlama işlemi kullanılarak yapılır.

HW280 yatay tahrik tekerleği özellikleri

Ana performans parametresi
Model		HW280-SM1500-48-B	HW280-SM2500-48-B
	Performans endeksi	Parametre	Parametre
Seyahat motoru	Motor tipi	Kalıcı mıknatıslı senkron servo motor	Kalıcı mıknatıslı senkron servo motor
	Motor gücü KW	1.5	2.5
	Voltaj V	48	48
	Anma akımı A	37.4	61
	Anma tork Nm	5	7.96
	Anma hızı r/dak	3000	3000
	Encorder tipi	Zihinsel encorder	Zihinsel encorder
Şanzıman	Redüktör tipi	İkincil dişli azaltma	İkincil dişli azaltma
Şanzıman	Redüktör oranı	31.43:1	43
Fren	Fren torku Nm	16	16
Fren	Anma gerilimi	DC24	DC24
Tekerlek	Tyer malzemesi	Poliüretan/kauçuk	Poliüretan/kauçuk
Tekerlek	Tekerlek boyutu	Φ280x100	Φ280x100
Direksiyon parçası	Motor tipi	Kalıcı mıknatıslı senkron servo motor	Kalıcı mıknatıslı senkron servo motor
	Motor gücü KW	0.4	0.4
	Voltaj V	48	48
	Anma akımı A	37.4	61
	Anma tork Nm	1.27	1.27
	Anma hızı r/dak	3000	3000
	Redüktör tipi	İkincil planet dişli azaltma	İkincil planet dişli azaltma
	Azaltma oranı	394:1	394:1
	Encorder tipi	Zihinsel encorder/mutlak kodlayıcı	Zihinsel encorder/mutlak kodlayıcı
Diğer	Direksiyon sınırı açısı	± 110 °	± 110 °
	Seyahat hızı m/dak	0-60	0-60
	Anma çekiş N	1010	1600
	Taşıma kapasitesi Kg	2000	2000
	Net ağırlık Kg	60	63
Azaltma oranı isteğe bağlı: 43,62.86. Mobil robotlar (AGV), palet istifleyicileri, transpalet, süpürücüler, hava iş kamyonları vb. Için kullanılır.

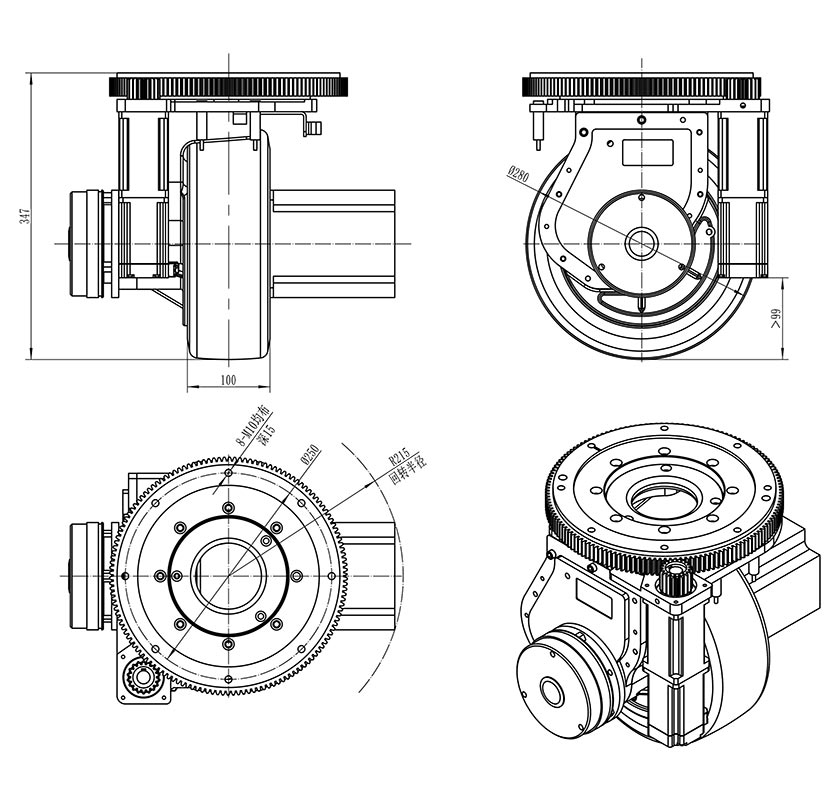

hw280

HW280 yatay tahrik tekerleğinin avantajları ve faydaları

Boyutu için yüksek yük/çekiş kapasitesi: ~ 2,000 kg'a kadar taşıma kapasitesi ve ~ 1,600 n'ye kadar çekiş kapasitesi, bu tekerlek, kompakt ancak yetenekli bir tahrik tekerleğine ihtiyaç duyulan ağır hizmet tipi AGV veya mobil robot uygulamalarına uygundur.
Esnek kontrol arayüzleri: CANopen, Modbus, EtherCAT ve nabız kontrolü için destek, çeşitli otomasyon sistemlerine ve çağdaş kontrol mimarilerine daha kolay entegrasyon anlamına gelir.
Kompakt ayak izi: tekerlek boyutu ve tasarımı, alanın sınırlı olduğu kurulumlar için uygun hale getirir, şasi boyutunu azaltmaya yardımcı olur veya iç düzen verimliliğini en üst düzeye çıkarır.
Güvenilir mekanik tasarım: sert dişli yüzey dişli taşlama işlemi ile yüksek rulmanlı bir şanzıman kullanımı, yüksek hassasiyet, düşük titreşim ve uzun ömür sağlar.
Basitleştirilmiş bakım ve servis kolaylığı: tekerlek “kolayca sökülebilir” olarak tanımlanır ve harici fren tasarımı, kesinti ve bakım maliyetini düşüren daha kolay servis sağlar.
Lastik malzemelerinin seçimi: poliüretan veya lastik lastikler, tekerleğin iç pürüzsüz yüzeyler (sessiz, düşük aşınma) veya daha zorlu yüzeyler için (daha iyi kavrama/dış mekan için kauçuk) uyarlanmasını sağlar.
AGV ortamları için iyi hız profili: ultra yüksek hız olmasa da, 60 m/dak'ya kadar birçok palet, istifleyici, depo AGVs ve mobil robot için yeterlidir.
Direksiyon kabiliyeti: entegre direksiyon servo (± 110 °) ile tekerlek, dar alanlarda veya dar koridorlarda manevra kabiliyetini artırarak dönme/direksiyon işlevselliğini destekler.
