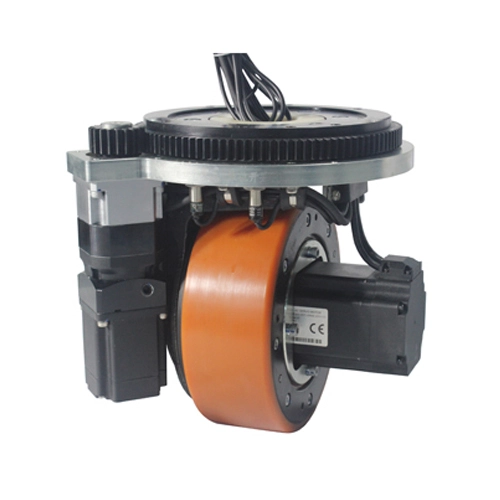

HW210 yatay tahrik tekerleği

AGVs, palet istifleyicileri ve mobil çalışma platformlarına entegrasyon için tasarlanan HW210 serisi, yüksek torklu servo sürücüyü ve hassas direksiyon kontrolünü tek bir sağlam pakette birleştirir.

HW210 yatay tahrik tekerleği özellikleri

Ana performans parametresi
Model		HW210-SM750-48-B	HW210-SM1000-48-B
	Performans endeksi	Parametre	Parametre
Seyahat motoru	Motor tipi	Kalıcı mıknatıslı senkron servo motor	Kalıcı mıknatıslı senkron servo motor
	Motor gücü KW	0.75	1
	Voltaj V	48	48
	Anma akımı A	19	26.4
	Anma tork Nm	2.39	3.18
	Anma hızı r/dak	3000	3000
	Encorder tipi	Zihinsel encorder	Zihinsel encorder
Şanzıman	Redüktör tipi	İkincil dişli azaltma	İkincil dişli azaltma
Şanzıman	Redüktör oranı	27.43:1	27.43:1
Fren	Fren torku Nm	6	6
Fren	Anma gerilimi	DC24	DC24
Tekerlek	Tyer malzemesi	Poliüretan/kauçuk	Poliüretan/kauçuk
Tekerlek	Tekerlek boyutu	Φ210x75	Φ210x75
Direksiyon parçası	Motor tipi	Kalıcı mıknatıslı senkron servo motor	Kalıcı mıknatıslı senkron servo motor
	Motor gücü KW	0.2	0.2
	Voltaj V	48	48
	Anma akımı A	5.1	5.7
	Anma tork Nm	0.64	0.64
	Anma hızı r/dak	3000	3000
	Redüktör tipi	İkincil dişli azaltma	İkincil dişli azaltma
	Azaltma oranı	295:1	295:1
	Encorder tipi	Zihinsel encorder/mutlak kodlayıcı	Zihinsel encorder/mutlak kodlayıcı
Diğer	Direksiyon sınırı açısı	± 110 °	± 110 °
	Seyahat hızı m/dak	0-72	0-72
	Anma çekiş N	570	748
	Taşıma kapasitesi Kg	700	700
	Net ağırlık Kg	36	34
Azaltma oranı isteğe bağlı: 27.43, 48.9. Mobil robotlar (AGV), palet istifleyicileri, transpalet, süpürücüler, hava iş kamyonları vb. Için kullanılır.

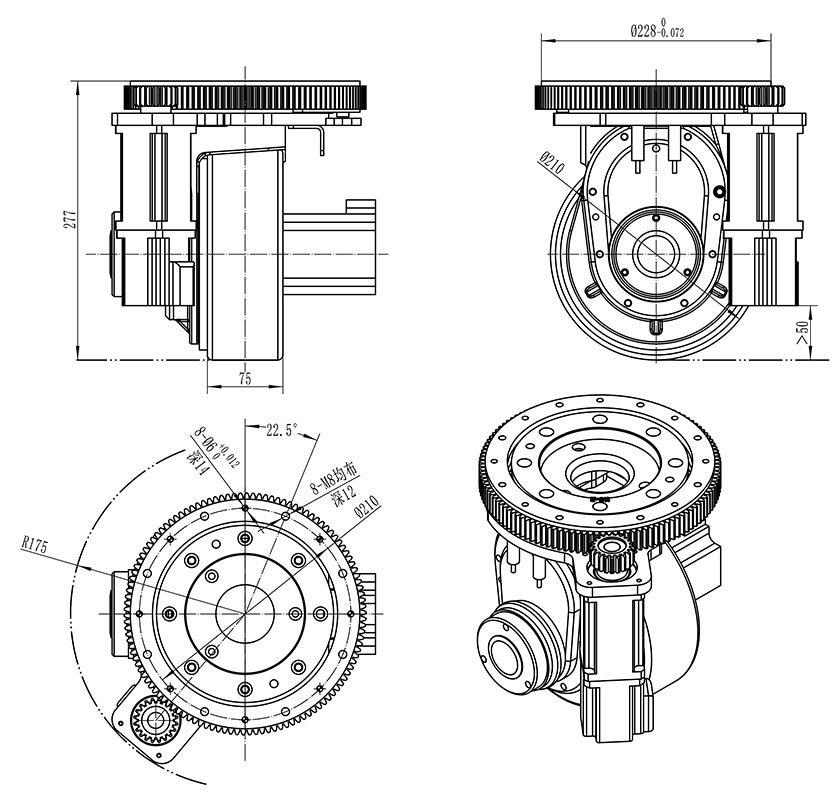

hw210 horizontal drive wheel

HW210 yatay tahrik tekerleği özellikleri

1. Yüksek entegrasyon ve adaptasyon; Geleneksel AGV arabalarının diferansiyel kontrol yöntemiyle karşılaştırıldığında yerden tasarruf sağlayan yatay tahrik tekerleklerimiz yüksek derecede entegrasyon ve güçlü adaptasyona sahiptir. Bir servo sistemi ile kullanıldığında, daha yüksek hassasiyet ve daha hızlı yanıt sunarlar.

2. Rasyonel yapısal tasarım yatay tahrik motoru yatay olarak monte edilir, bu da düşük bir genel yüksekliğe neden olur. Yükseklik gereksinimleri olan ekipman için uygun

3. Yüksek kaliteli bileşenler, endüstri içinde yüksek kaliteli destekleyici bileşenler seçiyoruz. Mühendislerimizin zengin deneyimi ile birleştiğinde, bu tekerlekler sıkı testlerden geçmiştir.

4. Küçük bir dönüş yarıçapı, kompakt bir yapı, düzgün iletim ve yüksek verimlilik ile güvenilir performans. Motorun yalıtım sınıfı H sınıfını karşılar, koruma sınıfı ip54'e kadar ulaşır ve güçlü bir aşırı yük kapasitesine sahiptir.

5. Güçlü adaptasyon çekirdek bileşenleri, nakliye ve kullanım sırasında kazara etkilere etkili bir şekilde direnebilen şok geçirmez bir sistemle donatılmıştır. İnşaat endüstrisi için özel olarak tasarlanmış ürünler için, hafif alüminyum alaşımlı muhafazalar kullanılır. Motor koruma sınıfı ip67'ye ulaşır ve elektromanyetik fren tamamen korunur, sert çalışma koşullarına uyum sağlar.

6. Özelleştirme ve kalite güvencesi şirket standart dışı projeleri özelleştirmek için yeteneği vardır. Ayrıca, ar-ge 'den üretime kadar her açıdan sıkı kalite kontrolü uygulanmaktadır.

HW210 yatay tahrik tekerleğinin temel avantajları

Servo Motor sistemi:

Seyahat motoru: 2.39-3.18Nm tork ile 0.75KW/1KW seçenekleri (48V)

Direksiyon motoru: ± 295 ° doğru dönüşler için 110: 1 azaltma oranı ile 0.2KW

Ağır performans:

700kg yük kapasitesi | 72m/dak maksimum hız | 748N çekiş gücü

Esnek yapılandırma:

Poliüretan/kauçuk lastik seçenekleri | Artımlı/mutlak enkoder seçenekleri

Endüstri kanıtlanmış:

Dayanıklılık için ikincil dişli azaltma | DC24V elektromanyetik fren

İdeal: otomatik güdümlü araçlar | Depo robotik | Endüstriyel süpürücüler

Teknik özellikler:

• Azaltma oranı seçenekleri: 27.43:1 veya 48.9:1

• Kompakt tasarım: ø210 × 75mm tekerlek boyutu

• Sertifikalı güvenlik: elektriksel ve mekanik olarak uyumlu

Daha az hareket etmek için tasarlandı-daha akıllı yatay tahrik çözümü
